습식 원통 안내



습식 원통 안내

濕式圓筒案內

しっしきえんとうあんない

湿式円筒案内

cylindrical guide wet type

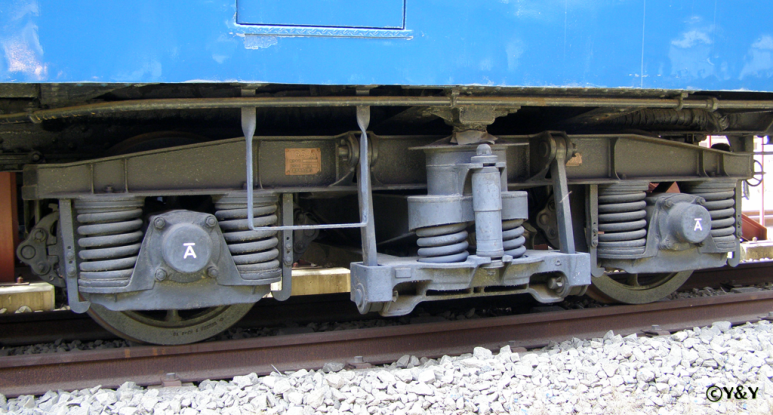

日 군마(群馬)현 우스이고개 철도문화촌(碓氷峠鉄道文化むら). 일본 국철 식당차 오시(オシ)17 2055의 *스윙 볼스터 행거식(swing bolster hanger式) 대차 TR53A에 장비된 습식 원통 안내식 축상 지지 장치. ⓟ070405



*축상지지방식(軸箱支 持方式)의 하나인 *원통안내식(圓筒案內式)의 *코일스프링 (coil spring) 안의 원통구조(圓筒構造)에서, 하부안내통(외통) 속에 기름을 넣고, 그 안에 들어가는 상부안내통(내통)의 밑부분에 몇 개의 변(弁)을 설치하며, 기름의 점성저항(粘性抵抗)을 이용하여 진동감쇠효과(振動減衰效果)를 나타내는 *오일댐퍼(oil damper)의 역할을 시킨다. 또한 오일실(oil seal)에 밀폐(密閉)되어, 상부안내통의 밖으로 돌아드는 기름이 비비며 움직이는 통 사이의 윤활유 역할도 되는 방식이다.
