주구

주구

主構

しゅこう

主構

main truss

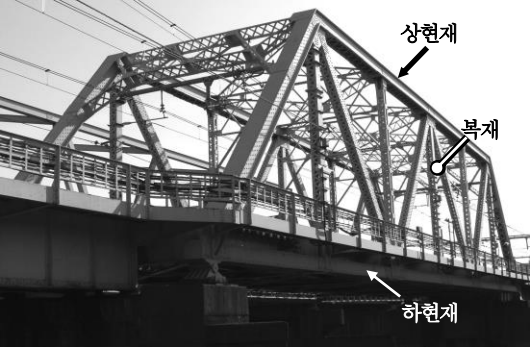

日 도쿄(東京)도 아라카와(荒川)교량 도호쿠(東北)본선 하로평행현 워런트러스(下路平行弦Warren truss) ⓟ20080115



*트러스교(truss橋)에서, *하중(荷重)을 지지하는 주체부분(主體部分)의 *트러스 (truss)를 "주구"라고 한다. 주로, 위의 부분을 구성(構成)하는 *상현재(上弦材)와 아래의 부분을 구성하는 *하현재(下弦材), 상하를 잇는 *복재(腹材)의 세 부분으로 구성된다. 복재는 다시 *수직재(垂直材)와 *사재(斜材)로 분류(分類)할 수 있다. 주구가 하중을 지지하기 위한 형태로서 상현재 또는 하현재의 *격점(格點) 간이 절선(折線)으로 연결되는 것을 *곡현 트러스(曲弦truss), 상현재와 하현재가 평행(平行)한 것을 *평행현 트러스(平行弦truss)라고 한다.
